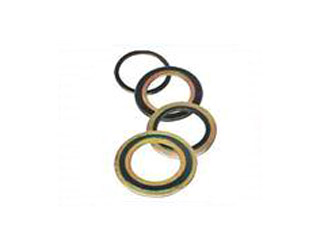

金属缠绕垫片由金属带和非金属带螺旋复合绕制而成的一种半金属平垫片. 压缩回弹性能好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面；容易对中，因而拆装方便，可部分消除压力、温度变化和机械振动的影响；能在高温、低温、高真空、冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。
广泛应用于石油、化工、燃气、机械、冶金、电力、造船等诸多行业的管道、阀门、泵、压力容器、冷凝器、塔、人孔等法兰连接处的密封。
结构形式和代号
|
型号 |
结构 |
适用 |
钢带、内外环材质 |
填充料 |
|
RC-501 |
基本型 |
榫槽面 |
304(L),316(L)
321,钛,镍
铟铬镍,等 |
石棉
石墨
四氟, 等 |
|
RC-502 |
带内环 |
凹凸面 |
|
RC-503 |
带外环 |
突面、平面 |
|
RC-504 |
带内外环 |
|
RC-505 |
换热器 |
换热器 |
注：加强环 除另有协议外，内加强环材料应与金属带材料相同，外加强环材料用A3钢，并作防锈处理
|
石棉金属缠绕垫片 |
使用温度：-200℃—﹢500℃ |
使用压力：0—25.0Mpa |
|
石墨金属缠绕垫片 |
使用温度：-200℃—﹢650℃ |
使用压力：0—25.0Mpa |
|
四氟金属缠绕垫片 |
使用温度：-200℃—﹢260℃ |
使用压力：0—25.0Mpa |
